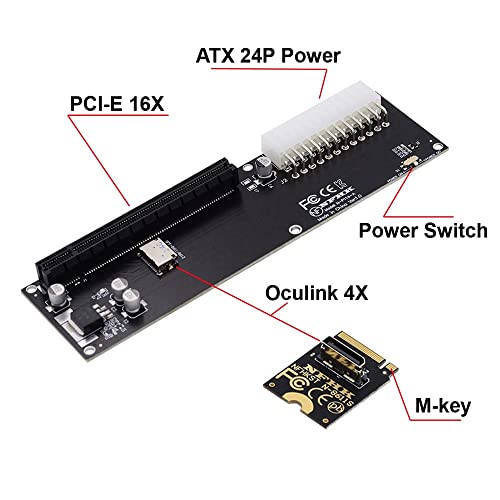

xiwai Oculink SFF-8611 Data Cable, PCI-E 3.0 Card - PCI Express M.2 M-Key to SFF-8612 Host Adapter for GPD Win Max2 External Graphics Card & SSD

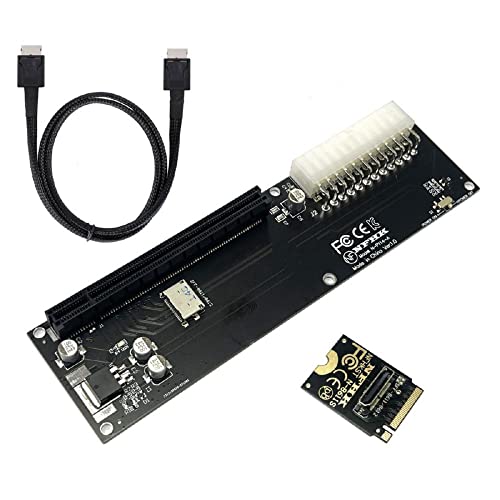

Ordered in India. This is actually a PCIe4.0 board. I am using this to connect RX6800 to a MiniPC with oculink and getting the full PCIe 4.0 x 4 mode. This comes with a 50 cm oculink cable so thats good.

Ha funzionato perfettamente con una rtx 2060 e la connessione m.2 su uno slot libero del mio mini pc. Unica cosa negativa è l’adattatore m.2 troppo delicato fate attenzione a quando collegate il cavo sFF

I have use this on an old optiplex and on and old laptop, both work great, and I was able to have a decent GPU on those two devices, very nice having another alternative to play games since only had one gaming laptop at home and somtimes is in use. Currently using a GTX 1070 with a 650W power Supply, planning to buy (or make?) a case to have a eGPU kind built. My only wish would be a longer cable, but that'll be it.

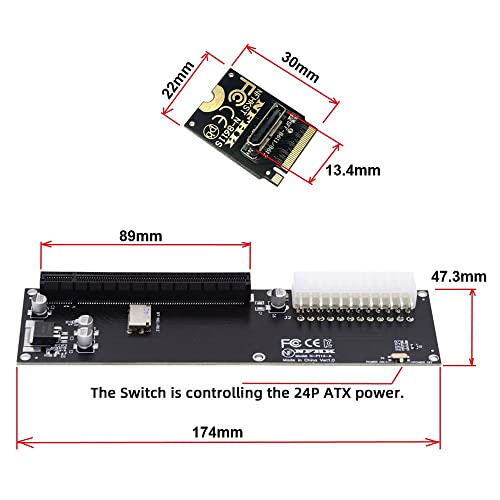

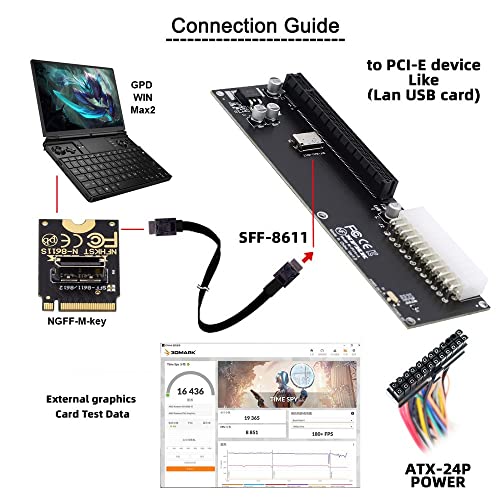

GPD Win Max 2 に外付けGPUを安価に追加したかったことと、3Dプリンタでケースから自作してみたかったため購入。 まず、本製品のレビュー。 ・本製品にGPUを接続、GPD Win Max 2と本製品を接続、ATX電源を本製品に接続し、電源供給。 先に本製品のスライドスイッチで電源を投入後、 GPD Win Max 2の電源を入れるとGPUのファンが起動。 この状態でGPD Win Max 2にGPUのドライバをインストールして再起動すると、GPUが認識されました。 →外付けGPU搭載時、GPD Win Max 2本体の液晶へ表示も問題なし。 外付けGPUの映像出力端子から外部モニターに映したほうがベンチマークスコアも高いことは確認。 ・使用中の本製品の発熱が若干あり、念のため基板裏面にヒートシンク（M.2 SSD用）を貼り付けた。 発熱量的にはGPUやATX電源より圧倒的に少ないが、3Dプリンタ製ケースが熱に弱いので対処した程度。 ・GPD Win Max 2のM.2 2230スロットに、本製品付属のOculink変換アダプタ取り付けた際、底面方向へ飛び出すことはなかった。 →Oculink変換アダプタは常時取り付けたまま使用可能。（添付写真参照） 3Dプリンタでコネクタ穴の付いたカバーを自作し、使用している。 ・本製品をGPD Win Max 2から外し（Oculink変換アダプタのみ付けたまま）、 GPD Win Max 2単体での動作時に何ら影響がないことを確認。 →ただし、外付けGPUのドライバ更新は外付けGPUを接続中でないとデバイス検出できず更新失敗する事を確認。 ・本製品と同一と思われる製品をAliexpressなどで検索し、基板寸法や穴位置を知ることはできた。 →購入前に事前に使用部品を決めて3Dプリンタ製ケースの設計を開始できた。 Oculink変換アダプタのみ、実物の寸法を測る必要があった。 また、GPDが公式で販売するGPD G1のOculinkケーブルセット（GPD Win Max 2用変換アダプタ付き）に付属する変換アダプタとは寸法が異なることを確認。 GPDが配布しているスロットカバーの3Dモデルはそのまま使用できない為、注意が必要。 ※本製品の変換アダプタのOculinkコネクタは、GPD公式の変換アダプタよりも「M.2コネクタ側に4.82mm近い位置」にある。 ・GPUは2種類で確認し、いずれも問題なく動作を確認できた。（ベンチマークは添付画像参照） Quadro M5000 問題なし 3D Mark Time Spy 3812pt（Graphics 3542） Radeon RX550 問題なし 3D Mark Time Spy 1474pt（Graphics 1300） 参考 GPD Win Max 2 単体 TDP18W設定 3D Mark Time Spy 1917pt（Graphics 1717） Radeon RX550ではiGPUよりも低速なためベンチスコアは低下したが、iGPUに電力を使わない分でCPUスコアが上昇していることを確認。 CPUスコア iGPU時 5687pt → RX550時 6178pt ※2024/3/1注記追加 GPD WIN MAX2付属のTDP変更ソフト「Motion Assistant」を使用しました。 「Motion Assistant」起動中はCPUやiGPUの性能に制限がかかるため、実際は起動させない状態で計測すべきでした。 参考 GPD Win Max 2 単体 Motion Assistant未使用時 3D Mark Time Spy 2674pt ・底面側にケーブルが出っ張るため、専用にスタンドを用意するなどの工夫が必要で扱いづらい。 特にGPD Win Max 2 2023なら背面側に出るため、外付けGPU使用中でも本体を持って使用できるのでその点は完全に欠点となる。 変換アダプタのコネクタの強度は期待できないため、ケーブルの出っ張り部分は慎重に取り扱う必要がある。 3Dプリンタでケースを製作後の使用感は割とよく、長期出張等で活用しようと思っています。 ケース側にGPD Win Max 2を斜めに置くためのスタンドを付け、ケーブルに負担がかからないように置けるようにしつつ、GPUの吸気を確保できる設計にしました。 本製品の他にAmazonで購入できるいくつかの部材で製作しました。 ATX電源 「zmart ATX 300W ACアダプター 電源 キット」B07FCYQVSK 外部電源 「CURE（キュア） 安定化電源 AC DC コンバーター 12V 30A 360W」B079NNJ3G4 外部電源との接続用コネクタとして使用 「変換名人 PCI-E(6ピン)電源延長ケーブル (オス - メス) 30cm PCIE6P/CA30」B0085Q2XAQ ※Molex Mini-Fit Jr. 1Pinあたり13Aまで。外部電源が30A出力のため、3ペアで39Aまでとなる6ピンを採用。 他、ネジ類や12Vファン、ファン用コネクタ、PCIe補助電源コネクタ等を組み合わせて製作。 部品単位の仕様上は300Wまで対応できるが、150WのQuadro M5000でATX電源がかなり発熱したため、現状の部材では200W未満での使用を予定しています。 2023/11/29 追記 本製品を採寸した寸法図と、GPU搭載時のGPU固定穴との位置関係寸法図を追加しました。 2024/3/1 追記 使用していくうちに見つかった問題点を挙げていきます。 ・GPD WIN MAX 2本体液晶への表示では、高負荷時にBSoDなどでクラッシュすることが割とある。 →外付けGPUから外部モニターへ表示する場合、BSoDはそれほど頻繁ではなくなる。 ※そもそも外付けGPUを使用せずともGPD WIN MAX 2の素の状態でBSoD落ちが発生する使い方をしているため、あまり参考になる情報ではないかもしれません。 私の使い方では本製品でGPUを外付けしたほうが素の状態よりBSoD発生率が低くなるので満足です。 ・最初からわかってましたが、電源装置が煩わしい。 →公式に出ているGPD G1などの電源内蔵製品には敵いません。 23年10月頃に電源に使用していたCURE製の安定化電源が故障し、しばらく本製品も使用できない状態でした。 発熱の大きかったzmart製のATX電験と併せて、1U Flex ATX電源に置き換えました。 置き換え後は問題なく動作しています。 使用した電源は以下になります。 「Flex ATX 1U 400 ワット電源、固定ケーブル付き、高効率高耐久 電源 400W」B0CRSVL4V6 この電源にも色々クセがあるので、気になる方は電源のレビューを参照してください。 ケースは再設計中で、今はzmart製電源の冷却用ファンのために用意していた穴から電源ケーブルを外に引き出して使用中です。 12Vが400W分出せるのを利用して、車のシガーソケット用のType-C充電器を組み込めばノートPCへのPD給電もできそうなので、今後の利用範囲も広がりそうです。 電源内蔵にできればある程度はGPD G1の使い勝手に近づけそうです。 個人的には低予算の外付けGPU BOXを実現するための部品として、OculinkもしくはM.2スロット前提ながらも使える製品だと思っています。 ただ、自分のところは完品で届きましたが、付属品は1つでも欠けたら成り立たないものばかりでした。 Oculink SFF-8611 ケーブルの単品など、Amazonでは3,000円以上が当たり前の部品です。 （AliExpressでも1,000円以上はします） 付属品欠品のレビューが見当たるのは気になるところなので、改善されることを願います。

Pone que si, pero es mentira....el cable del conector sff 8611 o 8612 no viene, no lo compren, es tirar el dinero, ya que sin el cable tienes dos hardwares inservibles....un tarjeta m2 imposible de usar y una expansion de tarjeta grafica totalmente inservible sin el cable. Sin hablar del reparto.....desde las 6 en coslada....a las 7.20 de la mañana sale.....y al final.....retraso en la entrega.....cada vez lo haceis peor

M2.KeyカードをGPD Win Max2に挿したところ、起動しなくなりました。 同じところにSSDを挿すと問題は無いので、GPD側には問題は無いと思います。 代替品を送ってもらおうと連絡をしましたが、カード単体の在庫が無く 中国からの送付になるとの事で、時間がかかりそうだったので、返品する事になりました。
